Тестер проводного монтажа WT

Предназначен для обнаружения и локализации дефектов проводного монтажа, жгутов и кабелей, а также для функционального контроля компонентов

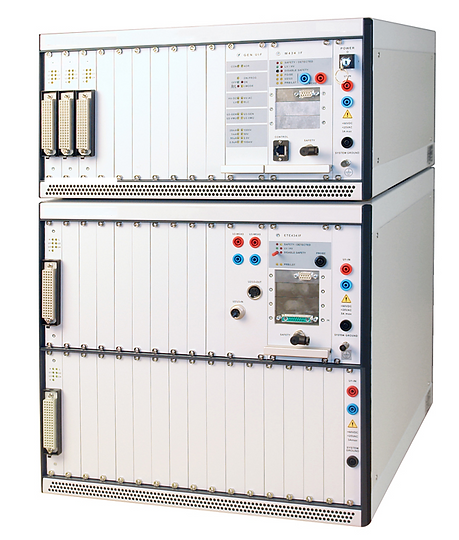

Тестер проводного монтажа.png

Описание

Назначение и сфера применения

Тестер проводного монтажа предназначен для обнаружения и локализации дефектов проводного монтажа, жгутов и кабелей, а также для функционального контроля компонентов.

Высокоскоростной измеритель позволяет в автоматическом режиме проверять тестируемые изделия на соответствие таблице соединений, измерять качество соединений, проверять качество изоляции и компоненты.


Модульная архитектура тестеров серии позволяет подобрать оптимальную конфигурацию под любые требования к тестированию изделий.
Тестеры проводного монтажа  внесены в Госреестр и являются утвержденным типом средств измерений. Поставка данного оборудования производится с первичной поверкой, также предоставляется описание типа СИ и методика поверки.

Особенности тестеров:

  • Высокие эксплуатационные показатели скорости и точности измерений, надежности.

  • Простота эксплуатации. Возможность добавления инструкций для оператора.

  • От 64 до 6656 тестовых каналов (более 50 000 в конфигурации W454).

  • Контроль целостности и разобщенности проводников на соответствие документации или эталонному изделию.

  • Возможен монтаж различных разъемов на лицевой панели тестера.

  • Высоковольтные измерения сопротивлений и испытание электрической прочности изоляции.

  • Возможности функционального тестирования компонентов.

  • Интуитивно понятный режим программирования не требующий квалификации.

  • Автоматическая генерация схемы соединений изделия по эталону или документации.

  • Измерения качества соединений (измерение импеданса (полного/реактивного сопротивления), измерение угла смещения фазы, рассеиваемой мощности и др.)

  • Тестирование витой пары и коаксиальных проводов. Обнаружение двойной транспозиции (изменение взаимного расположения проводов) и неправильного экранирования кабелей.
